1. 目的
为确保有关标准顺利的贯彻执行,提高模具设计的图面质量,减少设计人员的工作量及缩短工人的识图时间,以提高工作效率与工作质量。进一步使各项工作纳入规范化、标准化的轨道。
2.适用范围
适用于模具厂内全体技术人员。
3. 引用标准
JB/T 9164-1998《工艺装备编号方法》
4.内容
4.1 模具编号构成
4.1.1 由企业代号、产品代号、事业部代号、模具类型号、工序号及后缀序号几部分组成,中间用一字线隔开。具体形式如下所示
企业代号 产品代号 事业部代号 模具类型号 工序号 后缀序号
举例说明:
FT-1023EZC-2801026-M-300-1/2-06
FT—企业代号
1023EZC-2801026-产品代号及图号
M—事业部代号
300—模具类型号
模具类型代号见表1
表1
冲裁类 |
落料模 300 |
修边模 301 |
冲孔模 302 |
落料(修边)冲孔模303 |
成形类 |
弯曲模 310 |
拉延模 311 |
其它成形模312 |
|
冲裁成形类 |
落料弯曲模350 |
整形冲孔模351 |
翻边冲孔模352 |
其它复合模353 |
1/2—表示该零件共两序,此为第一序。
注:
1. 若工艺需重新调整增加模具,则应在工序号后缀加-An,n表示所增加模具的套数。
规定: 0序为毛坯来源,即零件所需制坯模具工序。
2. 同一产品件的改进模具,其编号依次在其工序号后面缀加—A、—B、—C……。
3. 使用借用模具时,工序号的编写应在去除该模具以后统一编写。
举例说明:
例如:4/5表示该零件共需5套模具完成,该模具为第4序。(若工艺需要重新调整增加模具,则应在其工序号后缀加-An,n表示所增加模具的套数。但在第一序前增加的的制坯模具,其工序号规定为0/*,0序为毛坯来源。)
另:
某另件共需3套模具完成,但其中有一套使用借用模具,则其工序号应编排为1/2、2/2,其它依次类推。该项在冲压工艺卡中应详细说明。
06-模具图中零件顺序号。
4.1.2 顺序号编号的一些规定
a) 装配图统一编写为00。
b) 零件图序号的编写以主视图为主,以顺时针方向水平或竖直依次整齐排列为01,02,03····。
c) 有小组件时,再在序号后面缀加阿拉伯数字如:02-1、02-2、····,依次类推。
c) 工序图序号编写为最后一位。
d) D/L图中模具图号的简化书写
允许省略模具编号中的产品代号及图号前所有组成部分及顺序号,其它组成部分不变。如右所示: -M-模具编号-工序号
4.2 图纸幅面和格式按照GB/T 14689-1993 标准执行。
设计人员可直接从D:\share\drafting文件夹中调用图框格式。
4.3 比例
按照GB/T 14690-1993 标准执行。
根据模具图纸的特点,要求优选比例系数如下:
种类 |
比例 |
原值 |
1:1 |
放大 |
2:1 4:1 5:1 10:1 |
缩小 |
1:2 1:1.5 1:3 1:4 1:5 |
注:
当图中孔的直径≤3mm或图形的斜度(或锥度)较小时,可不按比例夸大画出。
4.4 字体
a) 按照GB/T14691-1993 标准执行。
b) 根据UG/Drafting的特点,详细要求如下:
标题栏名称、技术要求等均采用7#仿宋字体,技术要求的具体内容及明细表内容采用5#仿宋字体。
c)“上、下平面图”、剖视图等字样在装配图中须具体指明。其中0#图纸及大于0#图纸采用14#仿宋空心字体;其它幅面的图纸采用10#仿宋空心字体。
d) 剖切断面位置符号采用7#
e) 其余均采用5#仿宋字体。
4.5 标题栏、明细表及冲压工艺规程格式
要求设计人员直接从D:\Share\drafting文件夹中调用。
4.6 图纸页次编排及作图注意点
1) 对于不拆零件图的模具图纸,页次按照以下顺序排列:明细表、
主断面图 、 下模平面图 、上模平面图、 辅助断面图 、零部件图。
2) D/L图独立编排页次。
3) 主断面图注意事项
a) 主断面图应表示出最能反映模具主要动作及结构的部分。
b)断面图内容必须如实反映剖切位置所剖视的平面图示结构。
c)断面剖切标记在上、下模平面中同时标出。
d)断面剖切符号及向视图符号标记:
断面剖切表示符号选用顺序:A—A、B—B、C—C、-------。
向视图选用符号顺序:Z、Y、X、-------。
e)主断面图上必须标出基准线与工序件转角关系。
4.7 平面图注意事项
a)平面图应画出模具打开状态,模具前面以“F”标识。示例如下
b)送料方向在下模平面图中画出。
c)平面图中应标识清楚模具中心、压床中心及产品百线的位置关系,原则上三线最好统一,若不统一时,以方框标记;有转角时一并标出。
e)模具左右或前后对称时,在对称线上画出对称符号,只画半侧图;若图形仅局部不对称,可按对称形状画出,但在不对称处用文字说明;如在对称侧,则用粗实线画出,并注明“仅图示侧”,如在对称侧,则用双点画线画出,并注明“仅对称侧”。
4.8 尺寸标注
a)首先尺寸要完整、正确,其次要合理;标注的尺寸既要符合设计要求,又要便于加工和测量。重要尺寸一定要直接标出。
b)模具各零件相关尺寸的标注基准尽可能一致。尺寸标注尽可能地相对集中,便于车间识图。
c)为保证图面清晰,可以使用“中心原点”标注方法。

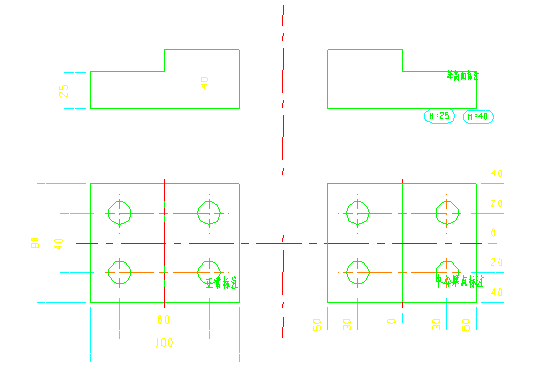

d)在模具俯视图中,允许采用“等高面”方法标注。(示例如下)
9.紧固件及导板的简化画法
螺钉 圆柱销 导板
10.D/L图常用工序及符号
1)拉延:DR 2)修边:TR 3)冲孔:PI
4)侧冲;侧修:C--PI,C—TR 5)翻边:FL
6)翻孔:BUR 7)整形:REST 8)成型:FO
9)分离:SEP 10)拉延并切角:DR+CUT
11)制坯:BL 12)拉延凸模轮廓线:POL
13)修边废料刀:S/C 14)标记销: MARK
15)基准点:START POINT
11.图面要求及其它
11.1 首先要合理布置,图面清晰,完整准确。
11.2 装配图的技术要求及其它相关要求应写在主断面图所在页次上。
11.3 所有图纸右上角的“其余”二字,允许省略,但整套图纸必须统一。
11.4 对于已整理出的部分模具标准件工艺定额,其零件应在明细表中有所体现,既在标准年代号码后按规定缀加WM。外购件必须在备注栏内注明。
11.5 为方便晒图及资料管理,多个模具零件图可绘制在一张图纸上。
